◆ 產品概述

　　1、應用領域：產品廣泛應用與石油、化工、鹽化、煤化、冶煉、橡膠、食品、空調、注塑、醫藥、釀造、印染等行業的循環水冷卻工藝當中。

　　2、產品特點：免電水輪機冷卻塔適用于中等或大型工業循環水系統、民用循環水系統。

　　3、產品型號：?jiǎn)误w規格型號從100m3/h——5000 m3/h

◆ 工作原理

      免電水力驅動冷卻塔是一種新型的節能型冷卻塔，其核心是國際的技術。在水動風機冷卻塔中，水輪機用于取代電機作為風機動力源，使風機由原來的電力驅動改為水力驅動。水輪機的工作動力來自水泵的富于揚程，并在保證水輪機技術參數的基礎上水泵的電耗不變。水輪機的輸出軸直接與風機相連而帶動其旋轉，達到節能的目的。合理的利用該項技術可對任何帶有風機電機的冷卻塔進行節能改造。 該產品廣泛應用于化工、鋼鐵、紡織、電力、制藥及賓館、辦公樓等各行業。用戶一旦采用該產品或利用其核心對老塔進行節能改造，即可獲得可觀的經濟效益和社會效益。

◆ 技術特點

　　1、節能：利用循環水余壓推到水輪機帶動風扇轉動，宛成節少了冷卻塔配備分機用電機，并且沒有增加循環水泵的電耗，為用戶節省了電費。
　　2、：水輪機軸產生動能直接驅動風機，不需要通過其它減速器，且隨著水流量的變化而風量相應的變化，合氣水比較穩定，以便確保冷卻效果。
　　3、低噪音：取消了傳統冷卻塔配備電機及減速器，大減低了冷卻塔運行是的機械噪聲，與電機機械減速傳動的冷卻塔相比噪聲更低，而無電機冷卻塔以水為動能，能量轉換是在水流道內完成的，控制了聲振，水輪機不會發出干擾的噪聲。
　　4、壽命長：水輪機結構，技術，設計壽命為20年以上。水輪機核心部件所街角和材料為高分子抗腐耐磨材料，轉動部分的封裝為一次壓模加工成型，使轉動部分與水輪機水室的水完全隔絕開，保證水輪機能長期在低維護率下運行。
　　5、費用低：維修費用低。由于使用水輪機替代電動機及減速器，避免傳統冷卻塔每年對電動機、減速器及皮帶的維護、更換的費用。

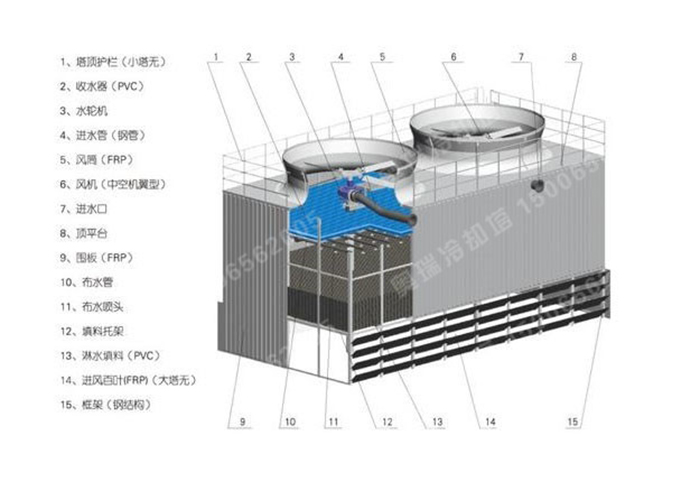

◆ 產品結構

　　圍護和結構材料

　　FRP（加強玻璃鋼聚酯材料）

　　304不銹鋼

　　混凝土

　　碳鋼

　　動力構件

　　低噪音風機

　　水驅動水輪機

　　穩壓管

　　散熱片類型

　　PP材質，耐溫120℃

　　PVC材質，耐溫60℃

　　木質，耐溫

◆ 方形水輪機冷卻塔參數表

備注：

　　1.設計工況參數：濕球溫度WBT=27-28℃,大氣壓力P=99400Pa

　　2.水泵選型小于冷卻塔噸位數，因?yàn)楸鞠盗欣鋮s塔為機力通風冷卻塔，自然環境影響大，為了保證夏季冷卻塔的降溫效果，冷卻塔需要預留20-30%的散熱余量。

　　3.冷卻塔自身需要的進水壓力，≥11米的揚程，即≥0.11mpa。

　　4．以上資料如有更改，恕不另行通知。

　　5．型號說明：S—水輪機  F—方形  T—冷卻塔

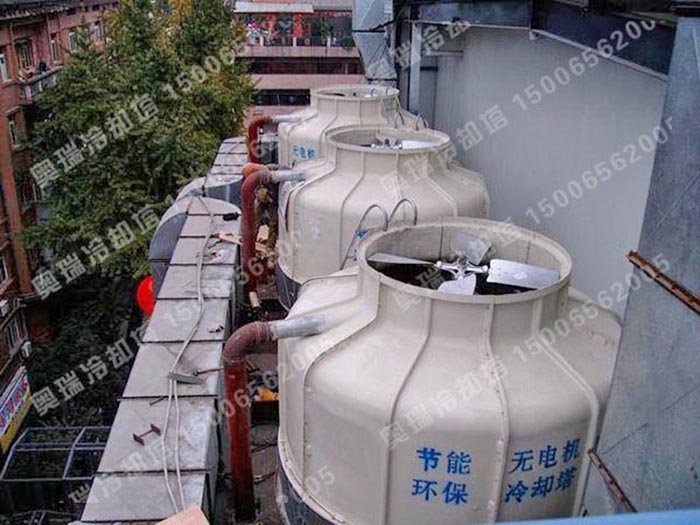

◆ 圓形水輪機冷卻塔參數表

備注：

　　1.設計工況參數：濕球溫度WBT=27-28℃,大氣壓力P=99400Pa

　　2.水泵選型小于冷卻塔噸位數，因?yàn)楸鞠盗欣鋮s塔為機力通風冷卻塔，自然環境影響大，為了保證夏季冷卻塔的降溫效果，冷卻塔需要預留20-30%的散熱余量。

　　3.冷卻塔自身需要的進水壓力，≥11米的揚程，即≥0.11mpa。

　　3．以上資料如有更改，恕不另行通知。

　　4．型號說明：S—水輪機  LT—冷卻塔
